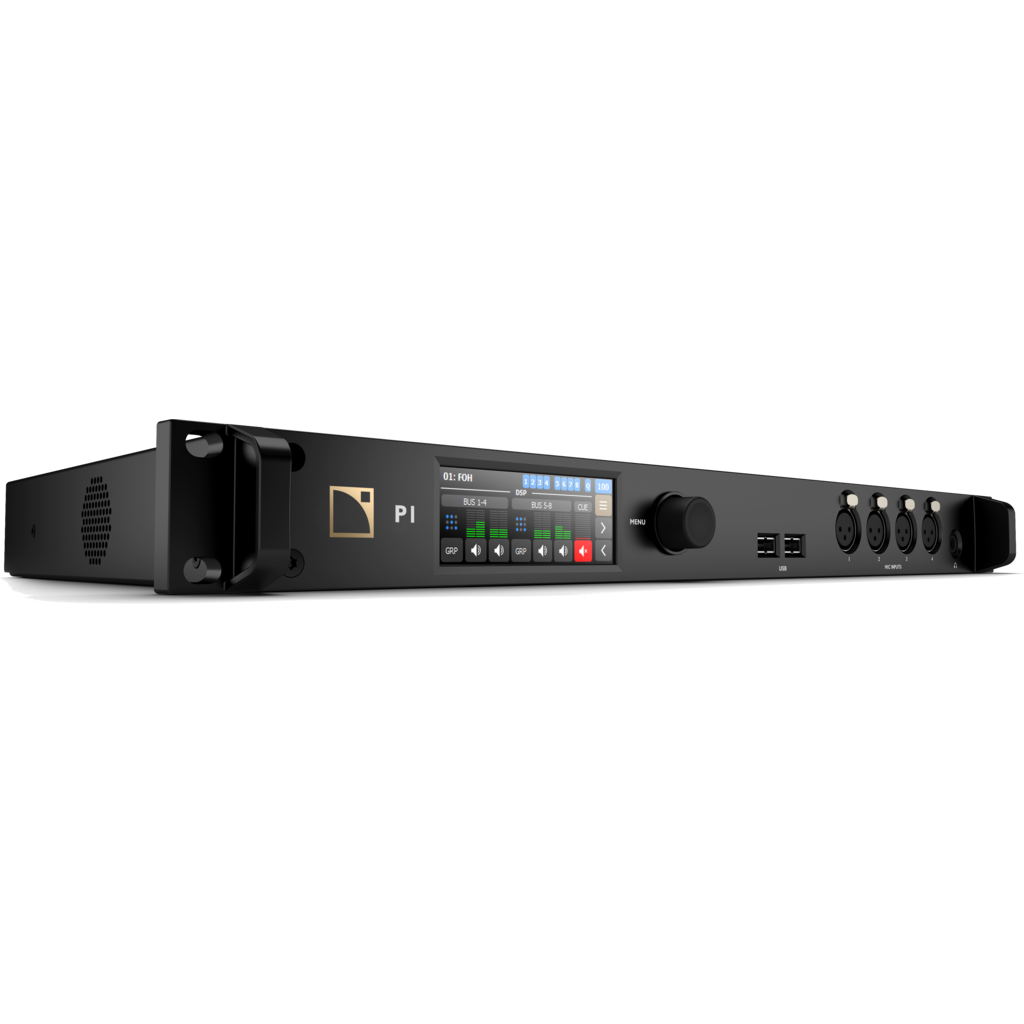

L-Acoustics P1 er en AVB-prosessor og måleplattform for systemkontroll og kalibrering

L-Acoustics P1 er en avansert AVB-basert signalprosessor og måleplattform utviklet for systemkontroll, signalruting og presis kalibrering av profesjonelle lydsystemer. Enheten kombinerer matriksmikser, DSP-behandling og integrert måleplattform i et kompakt 1U-format, og er optimalisert for bruk sammen med L-Acoustics-systemer i både turné- og installasjonsmiljøer.

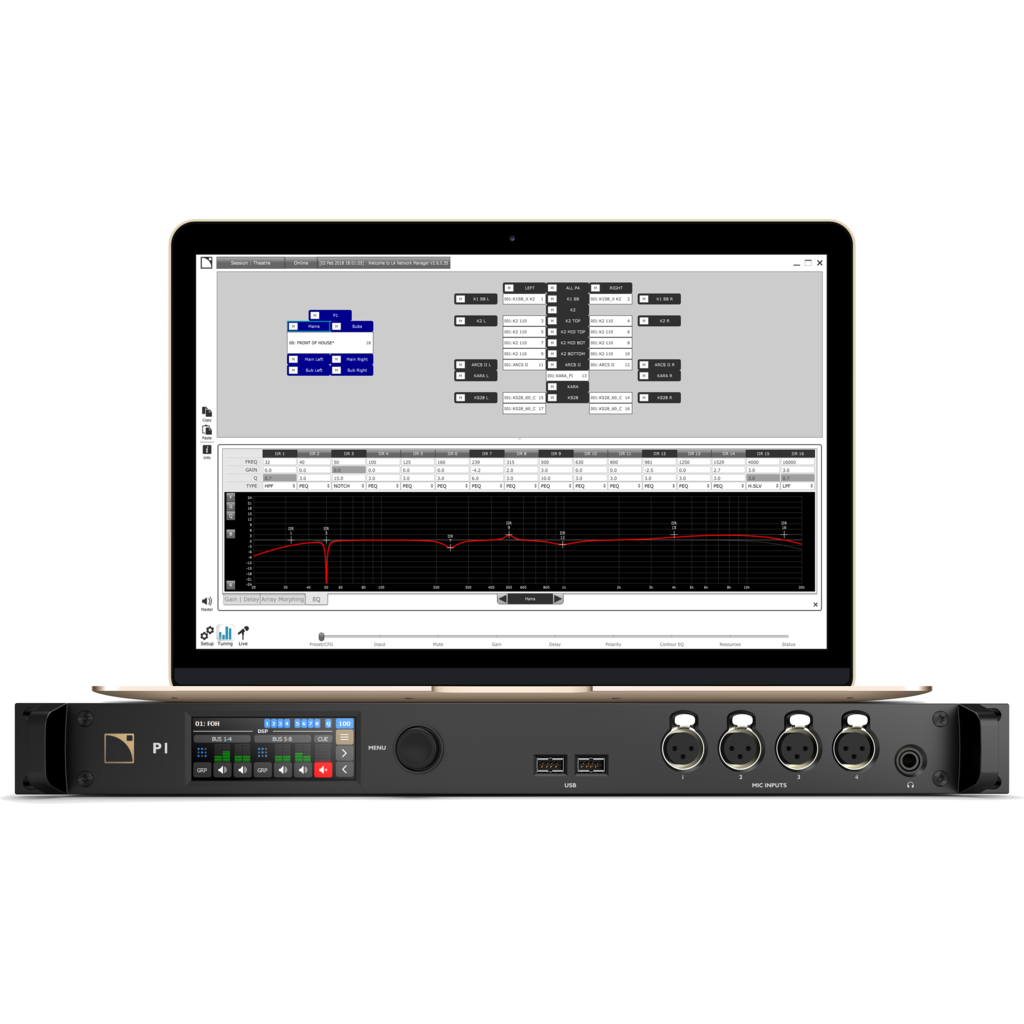

Med full Milan-AVB-støtte og sømløs nettverksredundans fungerer P1 som et sentralt knutepunkt for signaldistribusjon, systemjustering og sanntidskontroll. Den integrerte måleplattformen gir direkte støtte for systemtuning og analyse, uten behov for eksternt måleutstyr.

Spesifikasjoner

Arkitektur og DSP

• Arkitektur: 20 innganger × 16 utganger (+ hodetelefon)

• Busser: 8 DSP-busser + Cue-bus

• Matriksmiksing: 20 innganger til 8 uavhengige busser

• DSP: Dual SHARC 32-bit, floating point, 96 kHz

• Behandling per buss:




  • Gain, mute, polaritet

  • Delay opptil 4000 ms

  • 16 EQ-filtre




• Direkteruting: Fra hvilken som helst inngang til hvilken som helst utgang

• Systemtuning: Integrert måleplattform for M1

Latens

• Analog / AES pass-through: 0,5 ms

• Intern DSP-forsinkelse: 0,37 ms

• Signaldusitribusjon: Tidsjustert, redundant audio

Innganger

Milan-AVB

• 8 kanaler fra 2 uavhengige AVB-strømmer

• Samplingfrekvens: 48 kHz eller 96 kHz

• etherCON™ 1 Gb/s

AES/EBU

• 4 kanaler (2 × AES3) på XLR hunn

• Innebygd SRC, 24-bit / 96 kHz

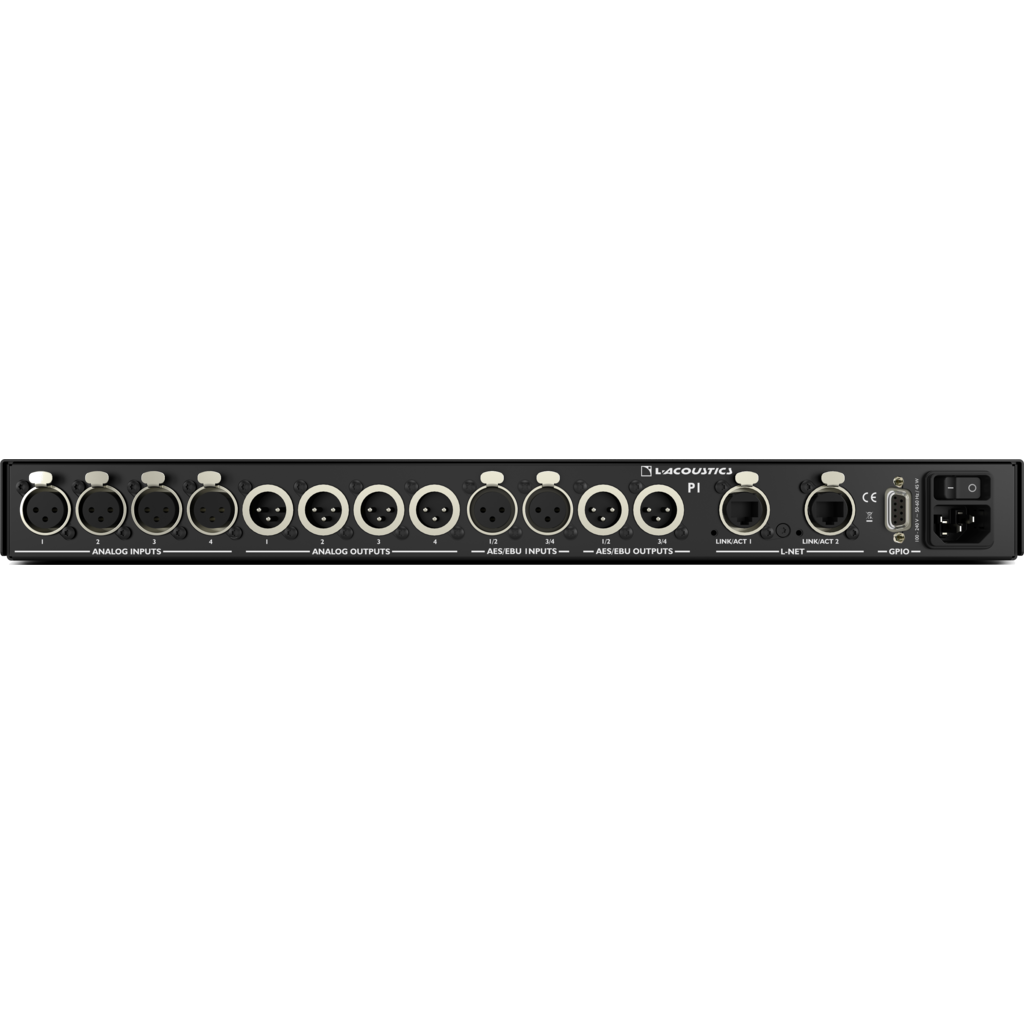

Analog linje

• 4 linjeinnganger på XLR hunn (bak)

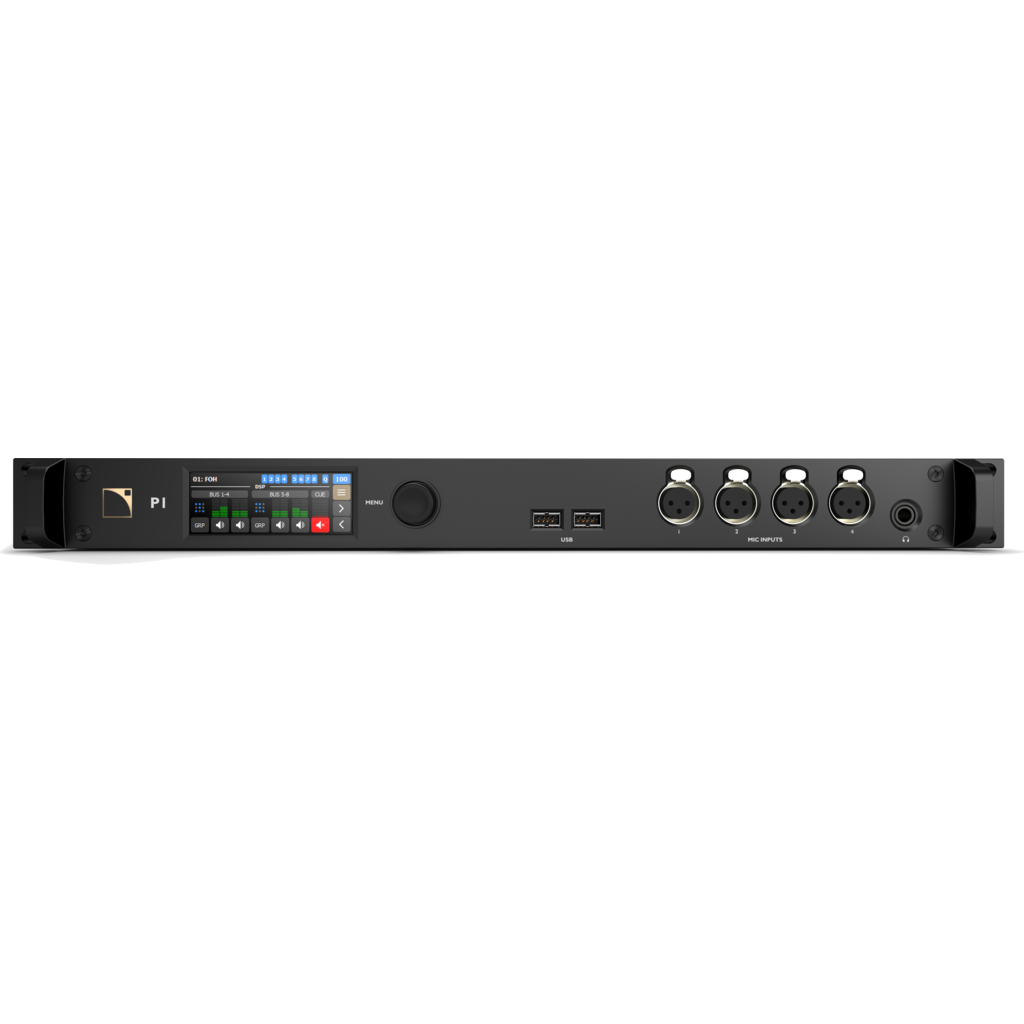

Analog mic/line

• 4 mic/line-innganger på XLR hunn (front)

• 48 V fantommating

• Gain 0–60 dB

•


  1. ordens høypassfilter, 40 Hz




Behandling per inngang

• Mute, gain, polaritet, grouping

Utganger

Analog linje

• 4 linjeutganger på XLR hann

Milan-AVB

• 8 utgangskanaler fra 2 uavhengige AVB-strømmer

• Samplingfrekvens: 48 kHz eller 96 kHz

AES/EBU

• 4 utgangskanaler (2 × AES3) på XLR hann

• 96 kHz / 24 bit

Hodetelefon

• Stereo

• Minimum belastning: 32 Ω

Strømforsyning

• Spenning: 100–240 V ±10 %, 50–60 Hz

• Tilkobling: Låsbar IEC C13 med av/på-bryter

Brukergrensesnitt og kontroll

• Display: TFT fargeskjerm 320 × 120 px

• Betjening: Enkoderhjul med trykknapp

• Nettverk:




  • Dual-port Gigabit Ethernet

  • Milan sømløs dobbel nettverksredundans




• Programvare: LA Network Manager

• GPIO: 2 GPI + 2 GPO på DB9

• Tredjepartsstyring: QSC®, Crestron®, SNMP

Funksjoner

• Signalgenerator:




  • Sinus, sinusburst, sweep, hvit og rosa støy




• Mediaspiller:




  • Stereo, 24-bit / 96 kHz




Fysiske data

• Høyde: 1U

• Vekt: 3,7 kg

• Beskyttelsesgrad: IP30
