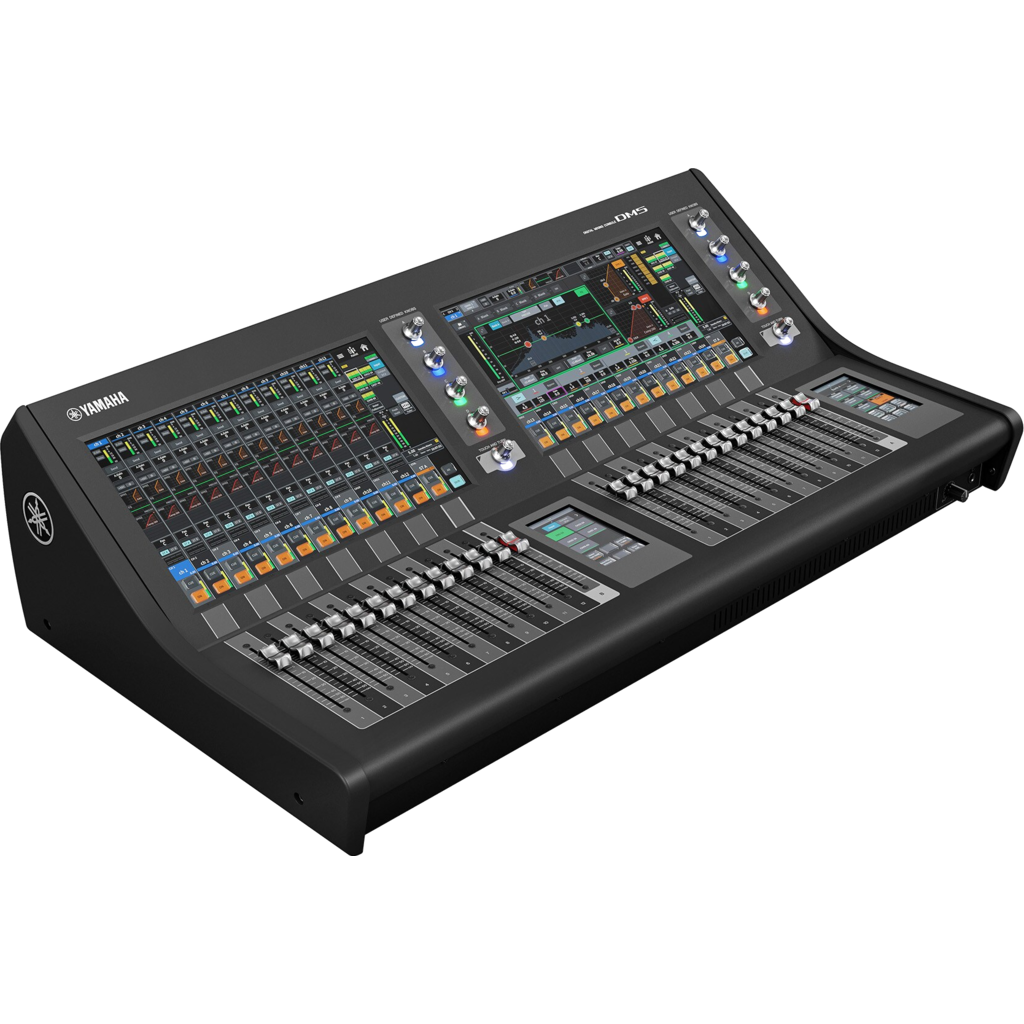

Yamaha DM5 – digitalmikser med 60 inngangskanaler, 26 fadere og 64 × 64 Dante

Yamaha DM5 er en profesjonell digitalmikser med 60 mono inngangskanaler, integrert 64 × 64 Dante og omfattende signalbehandling for større liveproduksjoner, touring, installasjon, teater og broadcast. Som den største modellen i DM5-serien kombinerer den 26 motoriserte fadere, to 13,3" multi-touch hovedskjermer og to separate 4,3" multi-touch-skjermer med en kompakt og oversiktlig kontrollflate.

DM5 har 24 Mix-busser, 12 Matrix-busser og 2 stereobusser, 32 analoge innganger og 16 analoge utganger. Den større kontrollflaten og doble skjermløsningen gir bedre oversikt og mer direkte tilgang til kanalene enn DM5 Compact, samtidig som begge modellene deler mye av den samme mikseplattformen og arbeidsflyten.

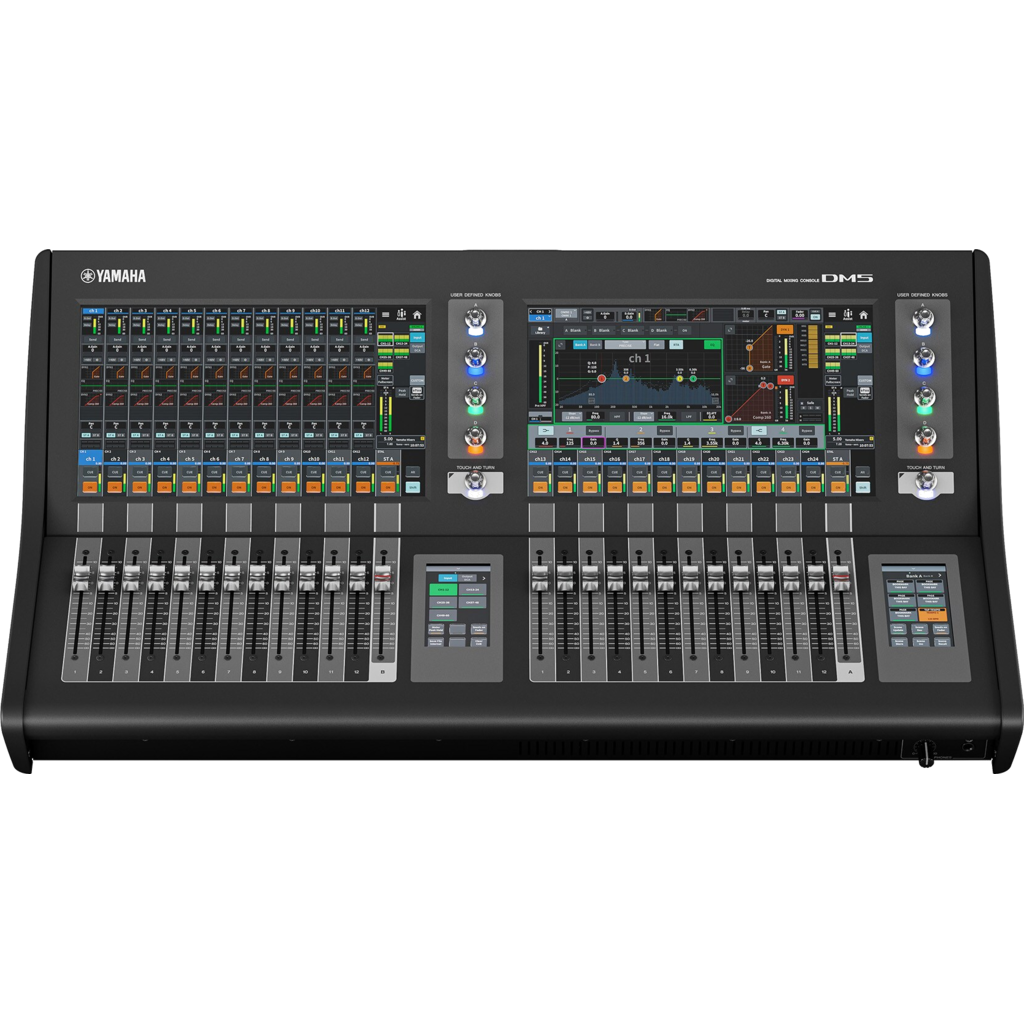

26 motoriserte fadere og fire berøringsskjermer

Yamaha DM5 har 26 motoriserte fadere i 12 + 1 + 12 + 1-konfigurasjon, noe som gir betydelig mer direkte kontroll enn på DM5 Compact.

Kontrollflaten har to 13,3" multi-touch-skjermer og to 4,3" multi-touch-skjermer. Dette gir mulighet til å arbeide med flere kanaler, parametere og funksjoner samtidig uten å være like avhengig av å bytte mellom forskjellige skjermbilder og faderlag.

Glass Keys, programmerbare kontroller og den vinklede skjermkonstruksjonen er utviklet for rask og komfortabel betjening under produksjon.

60 inngangskanaler og omfattende busskapasitet

DM5 har 60 mono miksekanaler og er dimensjonert for større produksjoner hvor det kreves mange innganger og komplekse monitor- og distribusjonsoppsett.

Miksearkitekturen består av:

• 60 mono inngangskanaler
• 24 Mix-busser
• 12 Matrix-busser
• 2 stereobusser
• 26 motoriserte fadere

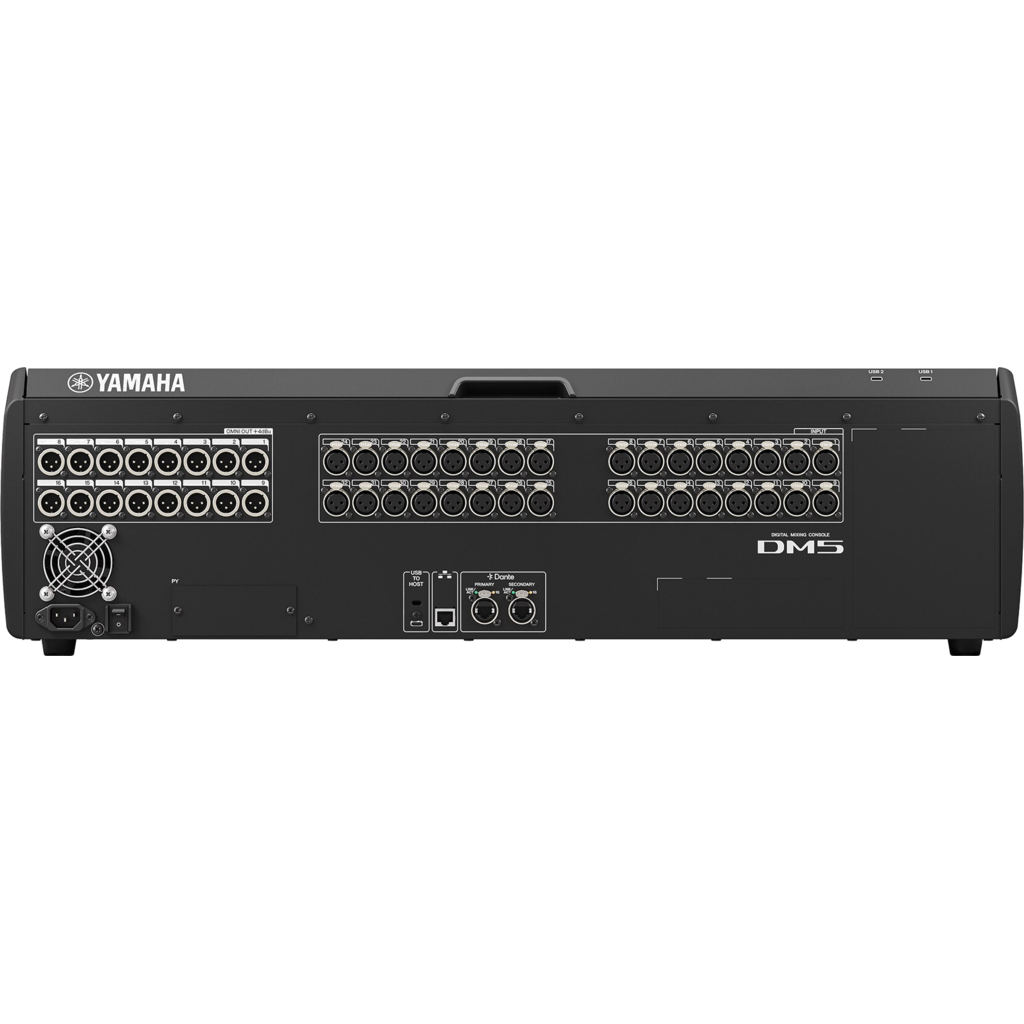

• 32 analoge innganger
• 16 analoge utganger

Sammenlignet med DM5 Compact økes dermed kapasiteten fra 48 til 60 mono inngangskanaler, fra 16 til 32 lokale analoge innganger, og fra 13 til 26 motoriserte fadere.

Yamahas transparente lyd og fleksibel kanalprosessering

DM5-serien viderefører Yamahas fokus på transparent lydgjengivelse og gir omfattende prosessering direkte i kanalstripene. Fire forskjellige EQ-typer gjør det mulig å velge arbeidsmåte etter lydkilde og produksjon, mens integrert RTA gir visuell støtte ved justering.

Signalrekkefølgen er fleksibel, slik at prosesseringsledd som EQ og Dyn2 kan reorganiseres etter ønsket arbeidsflyt.

Den innebygde multieffektprosessoren tilbyr 43 effekttyper, og gir et omfattende utvalg av prosessering uten behov for eksternt utstyr.

Integrert Dugan Automixer

Yamaha DM5 har Dugan Automixer, basert på Dugan Speech System™-algoritmen. Funksjonen er utviklet for automatisk nivåhåndtering i produksjoner med flere åpne talemikrofoner og er spesielt nyttig til konferanse, paneldebatter, broadcast og lignende produksjoner.

Med den valgfrie DEK-DUGAN-lisensen kan Dugan Automixer på DM5 utvides til å kontrollere opptil 60 kanaler samtidig.

Integrert 64 × 64 Dante

DM5 har 64 Dante-innganger og 64 Dante-utganger som standard. Mikseren kan dermed integreres direkte med Dante-baserte stagebokser, I/O-enheter, forsterkere og andre enheter i et nettverksbasert lydsystem.

Dante kan også benyttes til multitrack-opptak med opptil 64 kanaler. Virtual Sound Check gjør det mulig å sende tidligere opptak tilbake gjennom mikseren for oppsett og lydjustering uten at artistene trenger å være på scenen.

18 × 18 USB Audio Interface

Den innebygde USB Audio Interface-funksjonen tilbyr 18 innganger og 18 utganger mot datamaskin og kan brukes til multitrack-opptak og avspilling uten separat lydkort.

DM5 støtter også enkel tospors USB-opptak og avspilling, og Yamaha legger til rette for live multitrack-opptak med Nuendo Live.

PY-spor for DSP og utvidet I/O

DM5 har ett PY-utvidelsesspor som kan brukes til å utvide mikserens prosesseringskapasitet eller tilkoblingsmuligheter.

Med det valgfrie PY-DSP-kortet får DM5 tilgang til Premium Rack og ekstra DSP-ressurser for plug-in-prosessering.

Premium Rack omfatter blant annet Rupert Neve Designs Portico 5033 EQ og Portico 5043 Compressor, i tillegg til Yamaha-prosessering som Dynamic EQ, MBC4, Vintage Compressor og DaNSe.

Tilgjengelige PY-kort omfatter blant annet:

• PY-DSP – ekstra DSP for Premium Rack
• PY64-D – 64 × 64 Dante med sample rate conversion
• PY64-MD – 64 × 64 MADI
• PY8-AE – 8 × 8 AES/EBU
• PY-MIDI-GPI – MIDI og GPI

PY-sporet støtter opptil 64 kanaler ekstra I/O, avhengig av valgt kort.

Tilpasset arbeidsflyt

DM5 tilbyr både Selected Channel View og Overview. Selected Channel View gir detaljert oversikt over signalvei og prosessering for den valgte kanalen, mens Overview gir rask tilgang til innstillinger på tvers av flere kanaler.

Kontrollfunksjoner og parametere kan tilpasses den enkelte operatøren, og flerspråklige kanalnavn gjør det mulig å vise artist- og instrumentnavn på forskjellige språk.

Fjernstyring og offline-programmering

Yamaha DM Editor for Windows og Mac gjør det mulig å programmere og konfigurere DM5 offline før produksjonen, i tillegg til online styring og backup.

StageMix og MonitorMix gir fjernstyringsmuligheter ute i lokalet, mens ProVisionaire Control PLUS kan brukes til å lage tilpassede kontrollgrensesnitt.

DM5- og DM7-seriene benytter kompatible konsolldata, noe som gjør det enklere å flytte produksjoner og arbeidsflyter mellom Yamaha-systemene.

DAW Remote

DM5 kan også brukes som fysisk kontrollflate i DAW-baserte produksjoner. DAW Remote gjør det mulig å bruke mikserens motoriserte fadere, knapper og kontroller til blant annet nivåjustering og transportfunksjoner.

Dette gjør DM5 anvendelig både som livekonsoll og som kontrollflate i produksjons- og opptaksmiljøer.

Broadcast- og Theatre-utvidelser

DM5 kan utvides med egne programvarepakker for spesialiserte produksjoner.

Broadcast Package (DEK-BR) tilfører blant annet Mix Minus, Fader Cue Release, Back Stop PFL, Audio Follow Video, Source Selection Mix Mode, Meter Scale og 5.1 Surround.

Theatre Package (DEK-TH) tilfører blant annet 4 Bank EQ/DYN, Actor Library, DCA Preset, DCA Scene Grid, MIDI Output Event on Scene og Sound xR Image Control.

Tekniske spesifikasjoner

• Modell: Yamaha DM5
• Type: Profesjonell digitalmikser
• Mono inngangskanaler: 60
• Mix-busser: 24
• Matrix-busser: 12
• Stereobusser: 2
• Fadere: 26 motoriserte, 12 + 1 + 12 + 1
• Hovedskjermer: 2 × 13,3" multi-touch
• Ekstraskjermer: 2 × 4,3" multi-touch
• Analoge innganger: 32
• Analoge utganger: 16
• Dante: 64 inn / 64 ut
• PY-utvidelsesspor: 1
• USB Audio Interface: 18 inn / 18 ut
• Innebygde effekter: 43 effekttyper
• Dugan Automixer: Ja
• Effektforbruk: 130 W
• Mål (B × H × D): 826 × 235 × 441 mm
• Vekt: 21,5 kg

Tilgjengelige utvidelser

• Yamaha PY-DSP – DSP-kort for Premium Rack
• Yamaha PY64-D – 64 × 64 Dante med SRC
• Yamaha PY64-MD – 64 × 64 MADI
• Yamaha PY8-AE – 8 × 8 AES/EBU
• Yamaha PY-MIDI-GPI – MIDI/GPI
• DEK-DUGAN – utvidet Dugan Automixer for opptil 60 kanaler
• DEK-BR – Broadcast Package
• DEK-TH – Theatre Package
